1.摘要

为了弥补TPL（TLS Presentation Language），文章提出了增强的TPL语言（eTPL）。文章首先定义了一个二进制数据解析的生成模型。基于此，文章为TPL提供了一组可以捕获重要信息的语言结构。如果没有这些结构，TPL中的重要信息只能由人工“手动”获取。最后，文章提出两种软件工具：gmt-c++和etpl-tool。

2.创新点

2.1通用解析模型

受TLS固有的解析范式启发，开发此通用模型来解析TLS的复杂的二进制编码。

解析范式见tls不同版本的规范文档。例如RFC5246

2.1.1专用名词与概念解释

解析（parsing）：指二进制数据流转换成一种结构（树）表示的过程，在输入流解析时不能有任何跳变。
序列化（serialization）：相反的过程，从树表示转换为二进制流，通过深度优先的树遍历。
类型（type）：类型是解析数据的方法。类型可以是“原子的”，没有解析相关的子结构（例如整型或者不透明的原始数据an opaque blob of raw data）；类型也可以是复合的（类似结构体，例如由不同字段组成的网络数据包）。
字段（filed）：类型的实例，通常由复合的类型定义。
解析器（parser/dissector）:类型解析方法的实现。复合类型的解析器将输入数据流交给子解析器。如果字段依赖于前面字段的解析结果，则相应的子解析器将被实时实例化。要解析的输入流可以以任意碎片的形式提供，即流中的中间不连续性不影响解析结果。

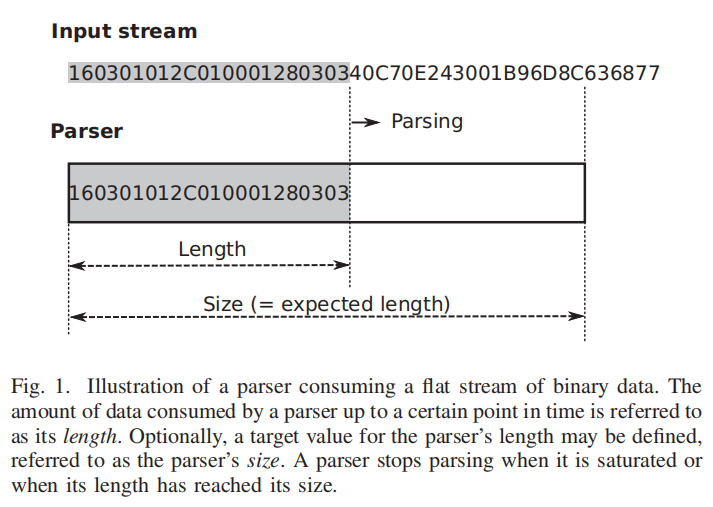

长度（length）：解析器在某个时间点上消耗的数据量。
大小（size）：解析器或者类型的目标值（可选）。

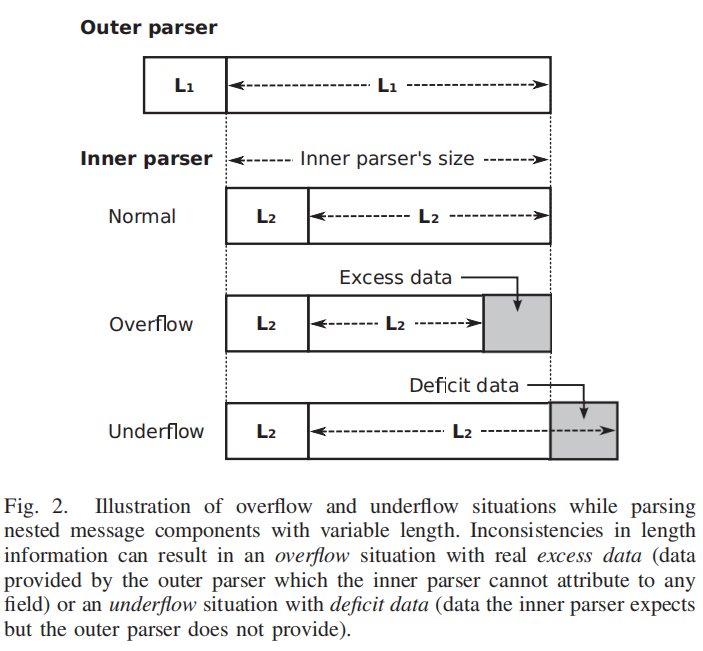

溢出（overflow situation）：所有解析器的子解析器已经满了，但是还有数据流要输入。
underflow situation：父解析器已满，但是不是所有的子解析器都满了。

2.1.2通用消息树（Generic Message Trees）

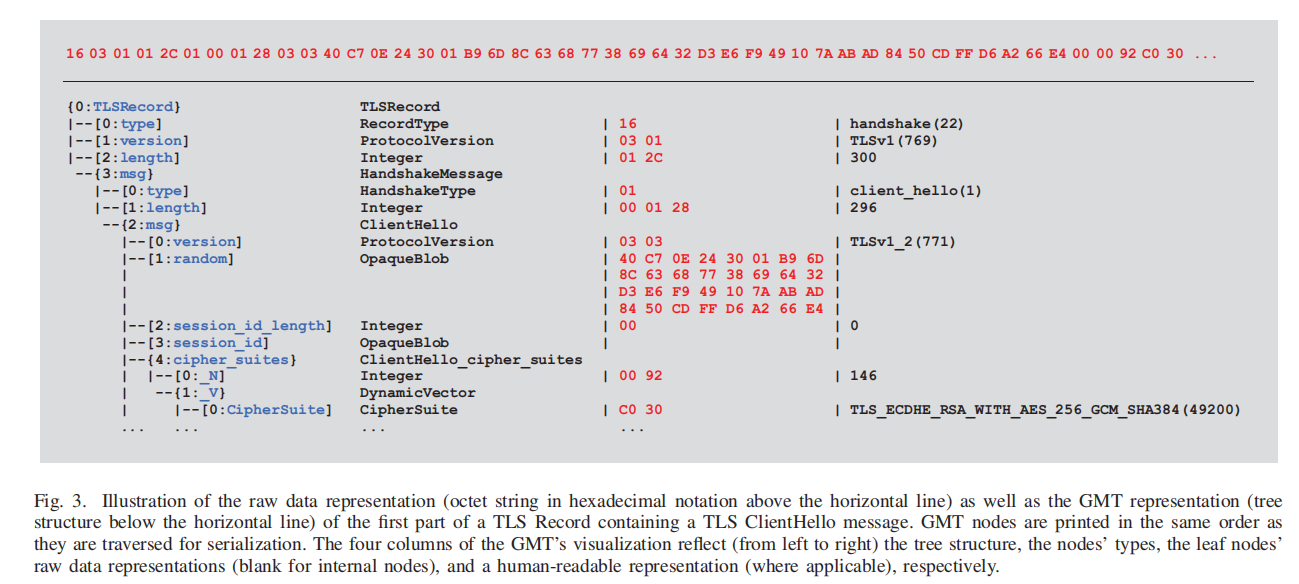

GMT是由解析器实现的消息的树形表示。

叶子节点与不能再解析的“元消息”有关。

除了静态和不可变的类型，GMT还拥有动态类型组件，可以由GMT在运行时解析的具体数据来确定。（select/case）

此外，GMT节点还有可扩展的元信息。

2.1.3 TPL & eTPL

TPL的定义不明确，可读性差。于是提出了加强型TPL（etpl），部分增强功能如下：

类型和字段的显示大小（Explicit size of types and fields）**：定义类型与字段的大小。
类型参数化（Type parametrization）：允许类型具有参数，并定义一个语言构造来在实例化类型时设置这些参数。整数类型的可接受数值限制（最小值/最大值）。
动态解析上下文（Dynamic parsing context）：引入了允许使用GMT提供的动态解析上下文的语言结构。解析上下文由嵌入了一个解析器的（部分增长的）GMT给出。具体元素（即GMT节点或与GMT节点相关联的元信息）使用相对于解析器在GMT中的位置的路径来引用。

3.复现

3.1 gmt-cpp

通用消息树（GMT）的c++实现。

下载库

git clone https://github.com/phantax/gmt-cpp.git

下载 bitbuffers-cpp 库并创建软链接至gmt-cpp的目录。这里建议用绝对路径，否则会出现“链接层数过多”的问题。
git clone https://github.com/phantax/bitbuffers-cpp.git
ln -s home/mkh/bitbuffers-cpp home/mkh/gmt-cpp/bitbuffers-cpp

下载propertynode-cpp 库并创建软链接；与2同理

git clone https://github.com/phantax/propertynode-cpp.git
ln -s home/mkh/propertynode-cpp home/mkh/gmt-cpp/propertynode-cpp

build
cd gmt-cpp
make deps
make

gmt-cpp是一个在C++中实现gmt概念的库。为了使用这些代码，需要一个针对gmt-cpp链接的应用程序。
test/子目录中有一个测试应用程序，可以将其用作起点。为了构建和运行测试应用程序（在构建gmt-cpp库之后），键入

make test
./test/test

test.cpp源代码如下

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <iostream>
#include "InternalNode.h"

#include "tls-with1.3.h"


using std::cout;
using std::endl;
using std::string;


int main(int argc , char *argv[]) {

    // Hex representation of a TLS ClientHello message generated with OpenSSL.
    string hex = "0x"
            "160301012c01000128030340c70e243001b96d8c63687738696432d3e6f949"
			"107aabad8450cdffd6a266e4000092c030c02cc028c024c014c00a00a3009f"
			"006b006a0039003800880087c032c02ec02ac026c00fc005009d003d003500"
			"84c02fc02bc027c023c013c00900a2009e0067004000330032009a00990045"
			"0044c031c02dc029c025c00ec004009c003c002f00960041c011c007c00cc0"
			"0200050004c012c00800160013c00dc003000a001500120009001400110008"
			"0006000300ff0100006d000b000403000102000a00340032000e000d001900"
			"0b000c00180009000a00160017000800060007001400150004000500120013"
			"000100020003000f0010001100230000000d0020001e060106020603050105"
			"020503040104020403030103020303020102020203000f000101";


	VectorBuffer buf;

    buf.appendFromString(hex);

    TVector_MainType node;

    node.dissector().dissectFromBuffer(buf);

    node.print();


    cout << endl << endl;


    DataUnit* testnode = node.getByPath("**/ClientHello_extensions%/_V/~2");

    cout << "~-2" << endl;
    testnode->getSibling("~-2")->print();

    cout << "~-1" << endl;
    testnode->getSibling("~-1")->print();

    cout << "~0" << endl;
    testnode->getSibling("~0")->print();

    cout << "~1" << endl;
    testnode->getSibling("~1")->print();

    cout << "~2" << endl;
    testnode->getSibling("~2")->print();


    cout << "~r-2" << endl;
    testnode->getSibling("~r-2")->print();

    cout << "~r-1" << endl;
    testnode->getSibling("~r-1")->print();

    cout << "~r0" << endl;
    testnode->getSibling("~r0")->print();

    cout << "~r1" << endl;
    testnode->getSibling("~r1")->print();

    cout << "~r2" << endl;
    testnode->getSibling("~r2")->print();



	return EXIT_SUCCESS;
}

运行结果

3.2 etpl-tool

用etpl作为派生解析例程的描述语言。

we brieflfly presented a software tool that automatically generates C++ message parsers from eTPL defifinitions.
